⭐ 简介

TEMT6000X01环境光传感器是一款采用微型透明1206表贴封装的硅NPN外延平面光电晶体管。它对可见光的敏感度与人眼相近，在570nm处具有峰值灵敏度。

​
⭐ 参数

  • 工作温度：-40 ~ 100℃
  • 工作电压：3.3 ~ 5V
  • 照度范围：1 ~ 1000Lux
  • 输出信号： 模拟电压，在3.3V工作电压情况范围 0 ~ 3.3V

​
⭐ 接口

​
⭐ 尺寸

  • 📐 24mm x 40mm x 14.6mm

​
⭐ 如何使用

在Artikit-ESP32-S3主控板控制下，通过人体传感器感知有人状态。

​
⭐ 准备

  • 硬件
    • Artikit-ESP32-S3主控板 x1
    • Artikit-LS模组 x1
    • GH1.25连接线 x1
    • 12V直流电源 x1
    • PC电脑 x1
  • 软件 Arduino IDE软件

​
⭐ 连接图

  • 需要将Artikit-LS模组的拨码开关1，调整至ON。
  • 打开Arduino的程序编译环境，上传以下代码：
lightsensor.ino
#define TEMT6000_ADC_PIN  7

void setup()
{
  pinMode(TEMT6000_ADC_PIN, INPUT);
  Serial.begin(115200);
}
void loop()
{
  int lightValue = analogRead(TEMT6000_ADC_PIN);
  Serial.print("Raw Data:");
  Serial.println(lightValue);

  float val = ((float)lightValue/4096)*3.3;
  Serial.print(val);
  Serial.println("V");

  delay(1000);
}

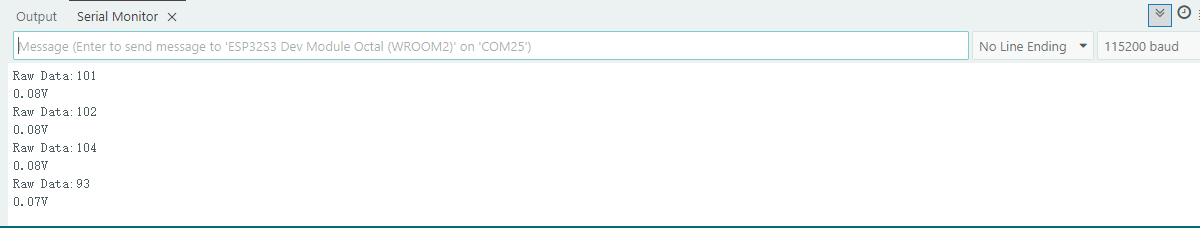

在Arduino IDE串口监视器可以查看到当前光照强度情况。

​
⭐ 其他资料

光照强度传感器模块原理图 下载
光照强度传感器模块数据手册 下载
