⭐ 简介

SSD1306是一个单片CMOS OLED/PLED 驱动芯片可以驱动有机/聚合发光二极管点阵图形显示系统。由128segments和64Commons组成。该芯片专为共阴极OLED面板设计。 SSD1306中嵌入了对比度控制器、显示RAM和晶振，并因此减少了外部器件和功耗。有256级亮度控制。数据/命令的发送有两种接口可选择：I2C接口或SPI接口。 适用于多数简介的应用，注入移动电话的屏显，MP3播放器和计算器等。

​
⭐ 参数

  • 工作温度：-40 ~ 70℃
  • 工作电压：3.3 ~ 5V
  • 显示像素：128 x 64
  • 驱动芯片：SSD1306
  • 显示颜色：白色
  • 尺寸：0.96 inch

​

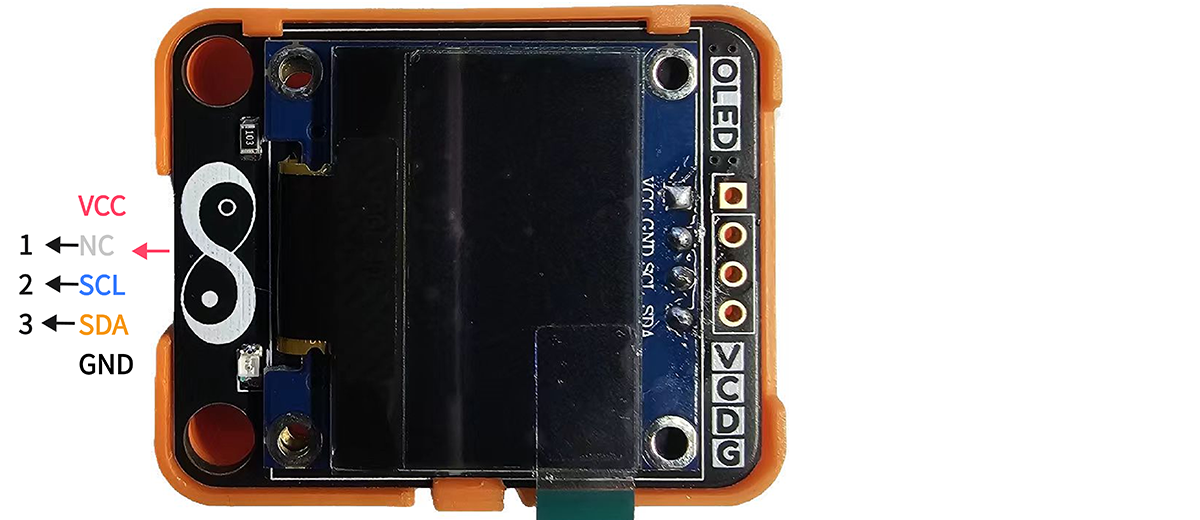

⭐ 接口

​

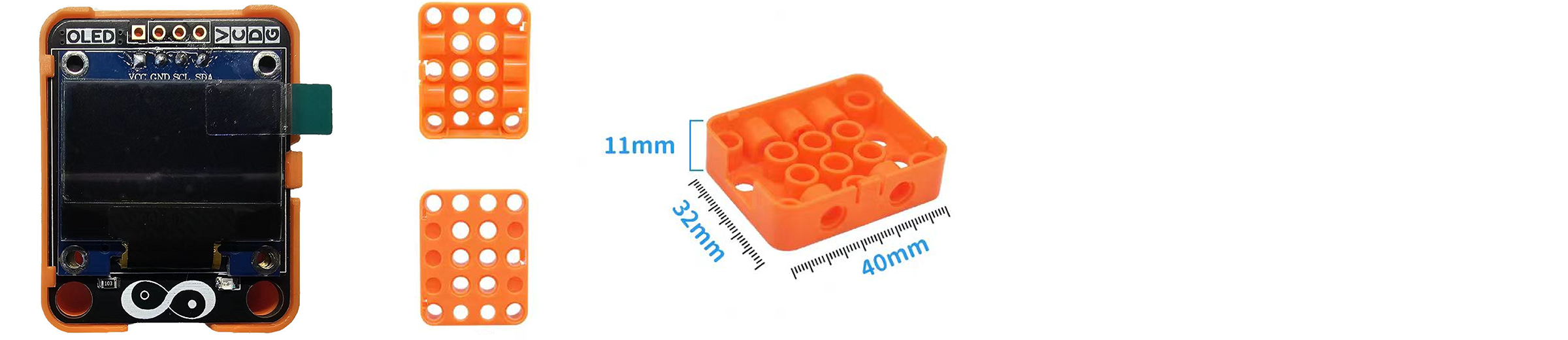

⭐ 尺寸

  • 📐 32mm x 40mm x 14.6mm

​
⭐ 如何使用

在Artikit-ESP32-S3主控板控制下，通过OLED显示屏显示文字信息。

​
⭐ 准备

  • 硬件
    • Artikit-ESP32-S3主控板 x1
    • Artikit-OLED模组 x1
    • GH1.25连接线 x1
    • 12V直流电源 x1
    • PC电脑 x1
  • 软件 Arduino IDE软件

​

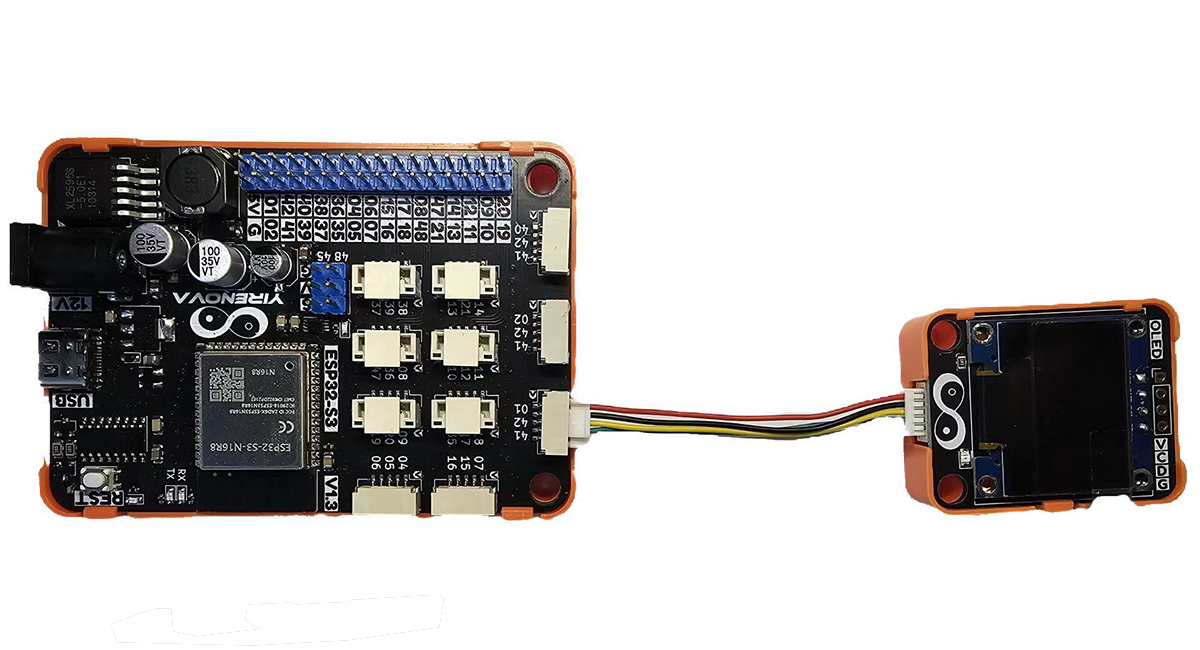

⭐ 连接图

  • 打开Arduino的程序编译环境，上传以下代码：
oled.ino
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define IIC_SDA_PIN 41
#define IIC_SCL_PIN 42

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64

#define OLED_RESET -1
#define SCREEN_ADDRESS 0x3C

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

void setup() {
  Wire.begin(IIC_SDA_PIN, IIC_SCL_PIN);

  if (!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
    Serial.println(F("SSD1306 allocation failed"));
    for (;;);
  }
  display.clearDisplay();
  display.setTextSize(2);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.println("Artikit");
  display.println("ESP32-S3");
  display.display();
}
void loop()
{

}

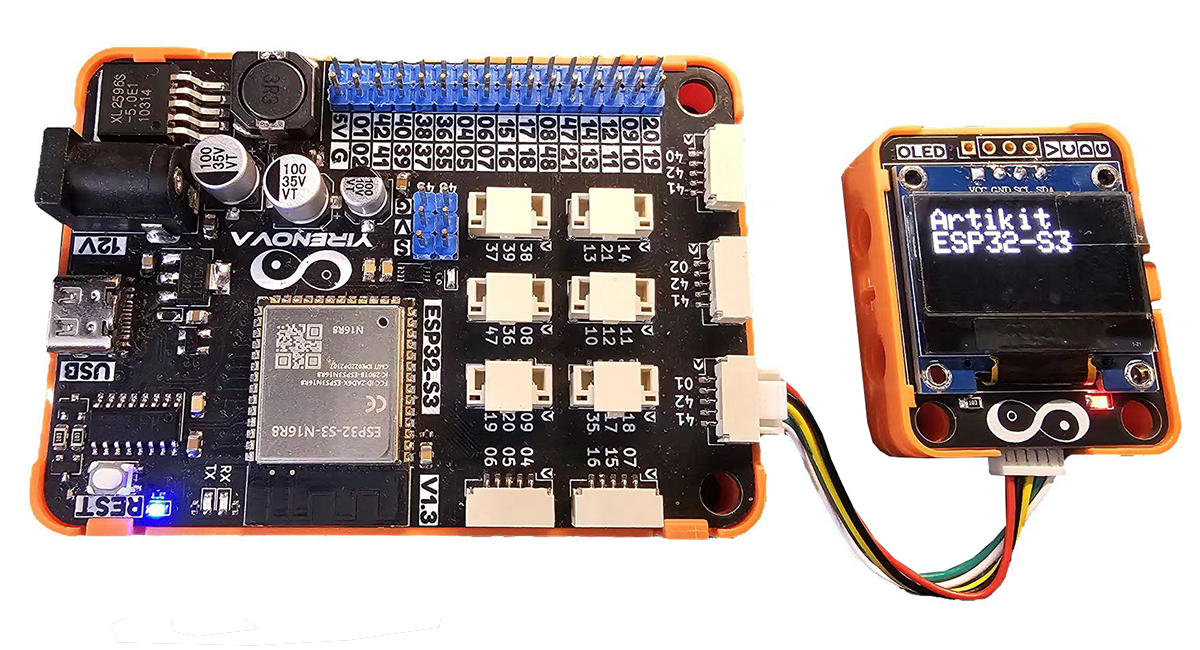

将会在OLED显示屏上看到显示的 “Artikit ESP32-S3” 信息。

​
⭐ 其他资料

OLED显示模块原理图 下载
OLED显示驱动芯片数据手册 下载OLED显示屏数据手册 下载
