⭐ 简介

🔈 驱动IC MAX98357AETE+T是一款易用、低成本的数字脉冲编码调制（PCM）输入D类放大器，具备AB类音频性能和D类效率。数字音频接口可自动识别多达35种不同的PCM和TDM时钟方案，无需编程。此外，它还无需通常用于PCM通信的外部MCLK信号，进一步简化了操作。只需提供电源、LRCLK、BCLK和数字音频信号，即可输出音频！此外，新颖的引脚排列使客户能够使用经济高效的WLP封装，无需昂贵的过孔。 MAX98357A支持I2S数据，MAX98357B支持左对齐数据，数字音频接口具有高度灵活性。 🔊 喇叭 SND2308是无源直插8Ω 1W脚距10m扬声器，经常用于玩具或者家用设备上的发声单元。

​
⭐ 参数

  • 工作温度：-40 ~ 85℃
  • 功放类型：D类功放
  • 输出功率：3.2Wx1@4Ω
  • 工作电压：2.5 ~ 5.5V
  • 静态电流：2.4mA
  • 电源纹波抑制比：77dB
  • 效率：92%

​

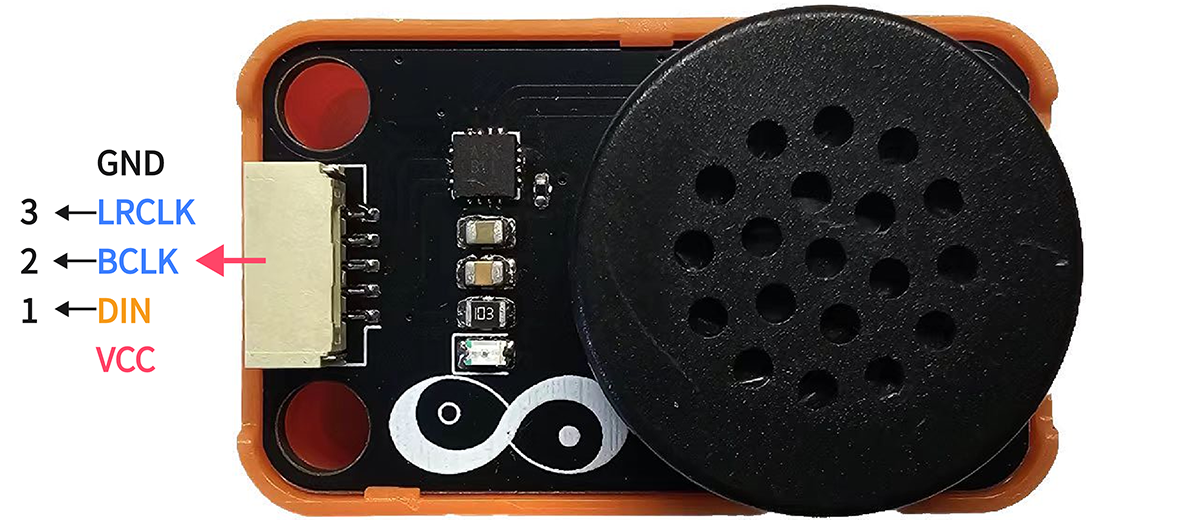

⭐ 接口

​

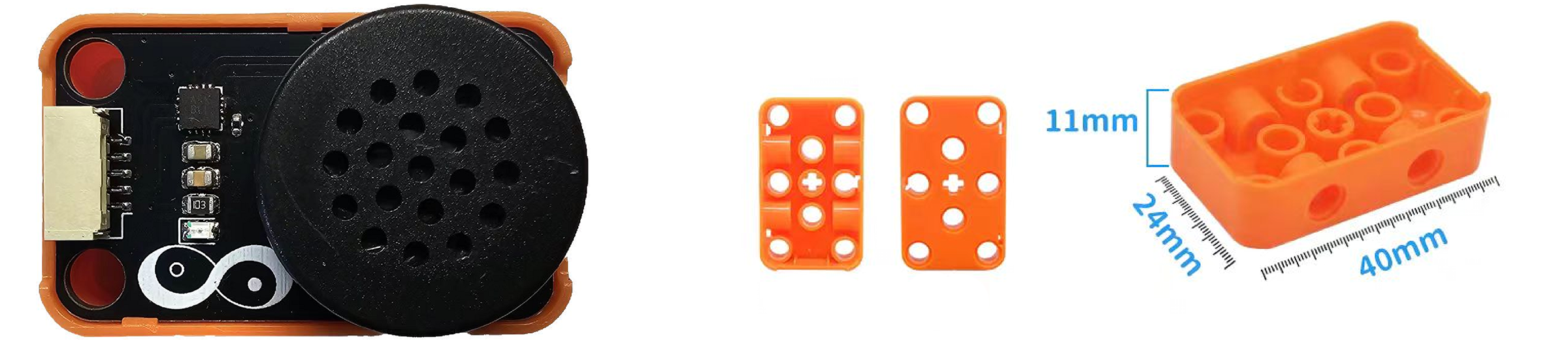

⭐ 尺寸

  • 📐 24mm x 40mm x 17mm

​
⭐ 如何使用

在Artikit-ESP32-S3主控板控制下，控制扬声器发出声音。

​
⭐ 准备

  • 硬件
    • Artikit-ESP32-S3主控板 x1
    • Artikit-SPEAKER模组 x1
    • GH1.25连接线 x1
    • 12V直流电源 x1
    • PC电脑 x1
  • 软件 Arduino IDE软件

​

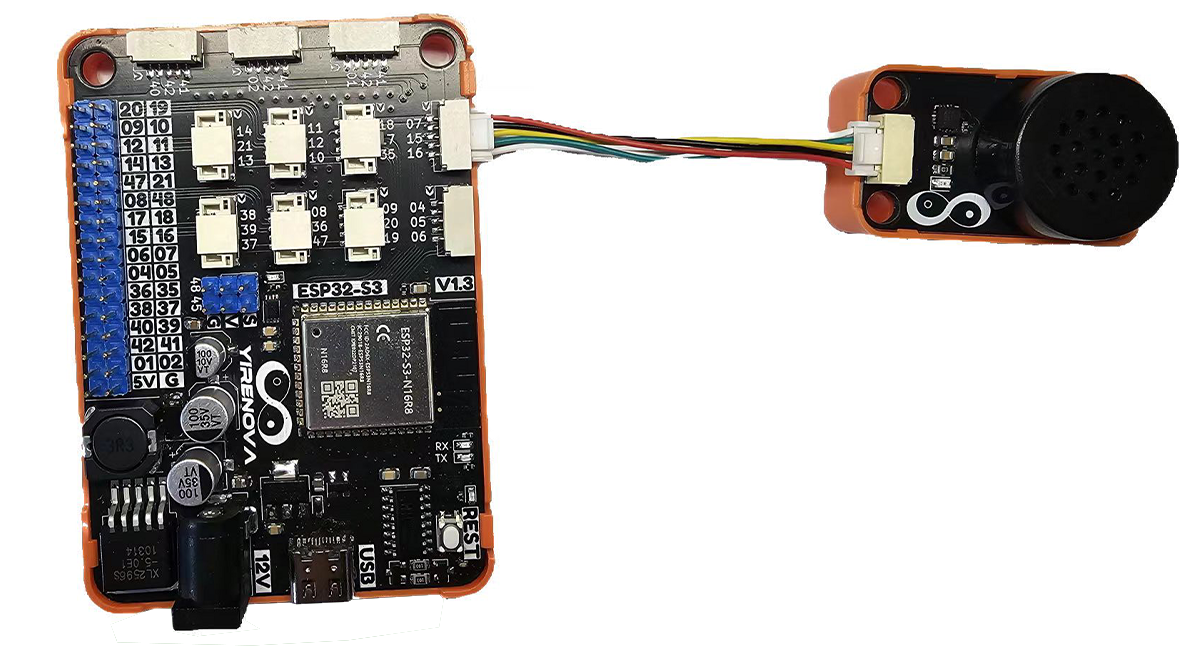

⭐ 连接图

  • 打开Arduino的程序编译环境，上传以下代码：
spk.ino
// 等待补充
/*
*
*/
等待内容的 补充

​
⭐ 其他资料

扬声器模块原理图 下载
扬声器驱动芯片数据手册 下载扬声器数据手册 下载
